Сочетание направлений свивки канатов, типы свивки канатов и тросов

Каталог / канат стальной и трос

Стальные канаты производятся методикой поочередной свивки его отдельных составляющих - проволок в пряди (спиральные канаты одинарной свивки), и прядей в канаты. В итоге свивки прядей получают канаты двойной (троссовой) свивки, которые в последующем имеют все шансы применяться для приготовления канатов тройной свивки. При приготовлении тросов пряди навиваются на органический или же железный сердечник.

Типы свивки канатов

Различают канаты с точечным касанием проволок меж слоями прядей ( трос на подобии ТК) и линейным касанием (ЛК). Проволоки, из коих свивают пряди, имеют все шансы быть схожего или же различного поперечника, при разнообразном поперечнике проволок в обозначение каната прибавляют буковку Р, при схожем - О.

При производстве канатов на подобии ТК, послойно производятся мультислойные пряди с дальнейшей свивкой их в трос. При данном методе изготовления желают свить прядь, предохраняя однообразные углы свивок проволок по отдельным слоям, в следствии этого шаги свивки получаются различные и и проволоки в их меж слоями перекрещиваются, образуя точечное касание.

Канаты типа ТК Канаты типа ЛК

Пряди, приготовленные этим методикой, выделяются увеличенной строгостью, при данном проволоки подвергаются значительному износу в следствии перекрещивания, а еще важным контактным напряжениям.

Канаты на подобии ЛК охраняют неизменным шаг свивки, допуская всевозможные углы свивки для всякого слоя прядей, при подборе поперечников отдельных проволок как по слоям, например и в самом слое. Это выделяет вероятность ликвидировать перекрещивание проволок по отдельным слоям и гарантирует обоюдное линейное касание.

В прядях на подобии ТК проволоки внутреннего и внешнего слоев загружены идиентично, а центральная проволока несет огромную нагрузку. В прядях на подобии ЛК проволоки внешнего слоя несут кратчайшую нагрузку, а проволоки внутреннего слоя - важно огромную нагрузку, при данномэтом центральная проволока в том числе и перегружена. Канаты на подобии ЛК имеют одно из лучших наполнение сечения, они больше гибкие и износоустойчивые в сопоставлении с канатами на подобии ТК.

В зависимости от на подобии размещающегося слоя (ЛК или же ТК), полагая от центра пряди, получают канаты с точечно-линейным касанием (ТЛК), или же с линейно-точечным касанием (ЛТК).

Сочетание направлений свивки канатов и тросов

Канаты изготавливаются с различным направлением свивки прядей - с правым и левым. Сочетание направлений свивки канатов При правом направлении свивки (обозначение Z) пряди идут слева-вверх-направо, при левом направлении (обозначение S): справа-вверх-налево. По сочетанию направлений свивки проволок в прядях и прядей в канатах различают канаты односторонней и крестовой свивки. В канатах односторонней свивки направления навивки проволок в наружном слое прядей и прядей в канате одно и то же, в канатах крестовой свивки эти направления противоположны.

Канаты односторонней свивки имеют больше ровненькую плоскость, площадь сечения в их заполнена чем какого-либо другого, они больше гибкие и долговременные, вследствие повышенной плоскости соприкосновения проволок с поверхностью блока или же барабана. В канатах крестовой свивки внешние проволоки соседних прядей соприкасаются по отдельным точкам, что наращивает контактные напряжения. В следствии влечения к раскручиванию под воздействием растягивающей нагрузки,к канаты однобокой свивки неприменимы к применению, в случае если потребуется бегло подвесить груз на одной ветки. В данных случаях пользуют некрутящиеся канаты крестовой свивки.

Выбор направлений навивки канатов

Грузоподъемные механизмы, на коих используются железные канаты, оснащаются тяговыми барабанами, к коим крепится раз или же оба конца каната. в зависимости от предназначения и системы грузоподъемного механизма, на тамбур выполняется однослойная или же имеющая несколько слоев навивка каната. как правило, используется спиральная послойная навивка каната, при которой отдельные, спирально находящиеся ветки каната густо и размеренно навиваются на плоскость барабана, а при мультислойной навивке - на раньше навитые слои.

В зависимости от направленности свивки троса, направленности вращения барабана и около укладки витков на тамбур диструкция кручения имеет возможность возрастать или же уменьшаться. При мультислойной навивке каната, назначение навивки чередуется в нарастающих слоях, в следствии этого назначение навивки идет по стопам избирать из обстоятельства верной навивки первого слоя.

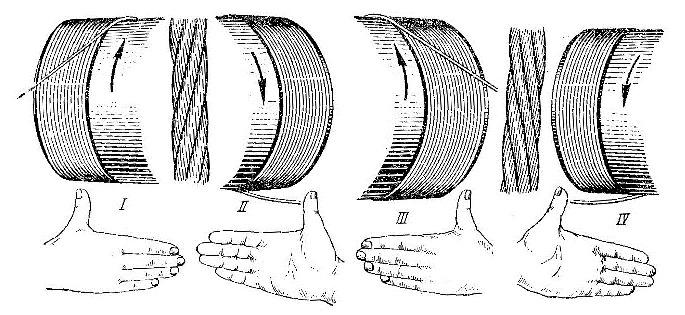

Требуемое назначение свивки каната просто ввести по направленности пальцев правой и левой руки.

Выбор направлений навивки канатов
Номер позицииУкладка витков каната на барабан Направление движения канатаТребуемое направление свивки каната

I

II

III

IV


Слева направо

Справа налево

Справа налево

Слева направо


На барабан

Под барабан

На барабан

Под барабан


Правое

Правое

Левое

Левое


При наличии абразивной или же коррозийной среды лучше избирать канаты из больше толстой проволоки. Для сокращения изнашивания и повреждения канаты покрывают защитными смазочными материалами. Разрушение каната случается помаленьку, что разрешает вовремя выявить недостаток и поменять трос.
